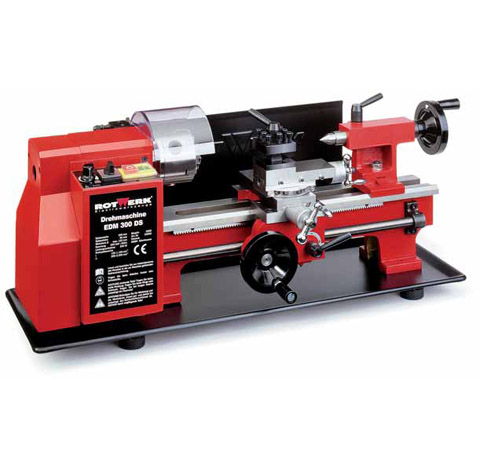

Drehmaschine EDM 300DS

Technische Daten


Nennspannung 230 Volt / 50 Hz
Nennleistung 250 Watt
Spitzenhöhe 90 mm
max. Werkstückdurchmesser über Bett 180 mm
Werkstückdurchmesser über Planschlitten 110 mm
max. Werkstücklänge / Spitzenweite 300 mm
max. bearbeitbarer Außendurchmesser ca. 74 mm
Arbeitsspindel-Innendurchmesser 20 mm
max. Querschnitt des Drehmeißelschafts 8 x 8 mm
Spannkapazität Dreibackenfutter (ca. Werte)
Backen außengestuft / innengestuft 34 mm / 75 mm
Backenfutter Bohrung 16 mm
Rundlaufgenauigkeit (mit Backenfutter) < 0,03 mm
Drehzahl Stufe I stufenlos 100 – 1.100 min-1
Drehzahl Stufe II stufenlos 200 – 2.500 min-1
Vorschubgeschwindigkeit der Leitspindel 0,4 – 2,0 mm/U
Morsekegel Arbeitsspindel / Reitstock MK3 / MK2
Abmessungen (B x H x T) ca. 700 x 300 x 270 mm
Gewicht 39 kg
Artikel-Nummer 24200



Universaldrehmaschine mit 300 mm Spitzenweite und 90 mm Spitzenhöhe.

Zum Längs- und Plandrehen von runden oder regelmäßig geformten 3-, 6- oder 9-kantigen Werkstücken aus Metall,
Kunststoff oder ähnlichen Materialien. Die hohle Arbeitsspindel ermöglicht auch, dass längere Werkstücke mit einem
max. Durchmesser von 16 mm gespannt werden können.
